鄭重承諾：產(chǎn)品出現(xiàn)質(zhì)量問(wèn)題，可無(wú)條件退換貨！

環(huán)氧地坪是一種高強(qiáng)度、耐磨損、美觀的地面材料，具有無(wú)接縫、質(zhì)地堅(jiān)實(shí)、耐藥品性佳、防腐、防塵、保養(yǎng)方便、維護(hù)費(fèi)用低廉等優(yōu)點(diǎn)?？筛鶕?jù)不同的用途要求設(shè)計(jì)多種方案，下面宇仁地坪將會(huì)以此分析環(huán)氧地坪材料的厚度差異以及一些施工方法：

【環(huán)氧地坪材料的厚度差異】

1、環(huán)氧地坪：最為普通的環(huán)氧地坪材料的一種，也叫薄層環(huán)氧地坪。因?yàn)槠涮攸c(diǎn)是薄，所以其涂層較薄。底涂層一般施工下都是在1毫米之下，近幾年的工程厚度多在0.2-0.5毫米之間。面層的厚度約為0.1毫米，非常的薄。也有人采用噴涂的工藝進(jìn)行施工，可將厚度更加的降低。

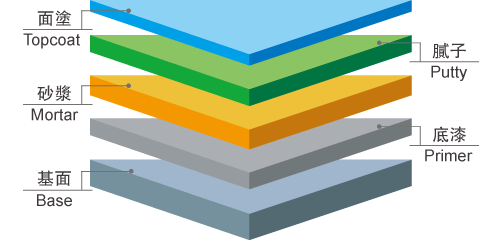

2、環(huán)氧砂漿地坪：其涂層相對(duì)厚度較高。中涂采用的砂漿刮涂進(jìn)行1-3毫米的施工，面層同一般的地坪材料施工工藝，厚度保持在0.1毫米左右?？偼繉拥暮穸缺３衷?-10毫米之間。

3、環(huán)氧自流平地坪材料：也叫流展地坪、環(huán)氧自流平砂漿地坪，因?yàn)槠涫亲粤髌降木壒?，所以厚度較前兩者較高。膩?zhàn)訉庸瓮吭?-3毫米是常見的情況。面層在自流平的情況下維持在0.7-1毫米之間，相比之前的要厚了不少。涂層總厚度保持在1.5-10毫米左右。

4、環(huán)氧防靜電地坪：其施工的時(shí)候添加了導(dǎo)電通路這一層。其他施工方式基本與普通地坪一樣。總厚度一般情況下是0.2-0.5毫米，建議不要超過(guò)1毫米。

【環(huán)氧地坪材料施工方法】

一、環(huán)氧地坪表面的處理

1、新竣工的工業(yè)地坪必須經(jīng)過(guò)一定的養(yǎng)護(hù)后方可施工，約28天。

2、清除表面的水泥浮漿、舊漆以及粘附的垃圾雜物。

3、徹底清除表面的油污。

4、清除積水，并使潮處徹底干燥。

5、表面的清潔需用無(wú)塵清掃機(jī)及大型吸塵器來(lái)完成。

6、平整的表面允許空隙為2～2.5mm，含水量在6％以下，PH值6～80。

7、地坪表面的打毛，需用打磨機(jī)來(lái)完成，并用吸塵器徹底清潔。

8、對(duì)地坪表面的洞孔和明顯凹陷處應(yīng)用膩?zhàn)觼?lái)填補(bǔ)批刮，實(shí)干后，打磨吸塵。

二、涂刷封閉涂料

1、在處理清潔、平整的砼表面，采用高壓無(wú)氣噴涂或輥涂，環(huán)氧封閉底涂料一道。

2、環(huán)氧封閉漆有很強(qiáng)的滲透性，在涂刷底漆時(shí)應(yīng)加入一定量的稀釋劑，使稀釋后的底漆能滲入基層內(nèi)部，增強(qiáng)涂層和基層的附著力，其涂布必須連續(xù)，不得間斷，涂布量以表面剛好飽和為準(zhǔn)。

3、局部漏涂可用刷子補(bǔ)涂，表面多余的底漆必須在下道工序施工前打磨處理好。

三、批刮兩道膩?zhàn)?/span>

1、在實(shí)干(25℃，約4小時(shí))以后的底漆表面采用兩道批刮膩?zhàn)拥姆椒ǎ源_保地坪的耐磨損、耐壓性、碰撞、水、礦物油、酸堿溶液等性能，并調(diào)整地面平整度。

2、用石英砂和環(huán)氧批刮料，作為第1道膩?zhàn)?，要充分?jǐn)嚢杈鶆颉⒐纹?，此道主要用于增?qiáng)地面的耐磨及抗壓性能。

3、用砂袋式無(wú)塵滾動(dòng)磨砂機(jī)打磨第1道膩?zhàn)?，并吸塵清潔。

4、用細(xì)石英砂和環(huán)氧批刮料，作為第2道膩?zhàn)?，要充分?jǐn)嚢杈鶆颉⒐纹?，此道主要用于增?qiáng)地面的耐磨及平整度。

5、打磨第2道膩?zhàn)?，并吸塵清潔。

6、兩道膩?zhàn)訉?shí)干以后，如有麻面、裂縫處應(yīng)先進(jìn)行修補(bǔ)，然后用平板砂光機(jī)進(jìn)行打磨，使其平整，并吸塵清潔。

  7、石英砂使用目數(shù)由現(xiàn)場(chǎng)工程師根據(jù)地面具體情況確定。

 8、薄涂型環(huán)氧面漆刮涂?jī)傻?，完工后整體表面光亮潔凈，顏色均一，無(wú)空鼓。


或環(huán)氧自流平面漆均勻饅涂一道，完工后整體表面光亮潔凈，顏色均一，無(wú)空鼓。

 9、24小時(shí)后方可上人，72小時(shí)后方可重壓。（25℃為準(zhǔn)，低溫開放時(shí)間需適度延長(zhǎng)）

環(huán)氧地平面漆（點(diǎn)我）
